初心者必読: 基本から高度までネットワーク トポロジ図の描画ガイド

Melody
2024-08-30
81

今日の情報化時代におけるネットワーク トポロジの重要性

ネットワーク トポロジは、ネットワーク構造を視覚的に表現するだけでなく、ネットワーク設計を理解し、最適化するための重要なツールです。ITの初心者から上級ネットワーク エンジニアまで、ネットワーク トポロジとは何なのか、ネットワーク トポロジ図の種類、そしてネットワーク トポロジ図描画ツールの活用方法をマスターすることが非常に重要です。このガイドでは、ネットワーク トポロジ図の基本的な知識、一般的なタイプ、およびProcessOnを効率的に使用してネットワーク トポロジ図を作成する方法を紹介します。

1. ネットワーク トポロジ図とは何ですか?

ネットワーク トポロジ ダイアグラムは、ネットワーク構造を示すグラフィック表現です。ネットワーク内のさまざまなデバイスが、さまざまな接続方法を通じてどのように相互に関係するかを説明し、ネットワーク レイアウトの全体像を提供します。トポロジ図を使用すると、ネットワークのコンポーネントとそれらの接続を直観的に確認でき、ネットワークの計画、設計、メンテナンス、トラブルシューティングに役立ちます。

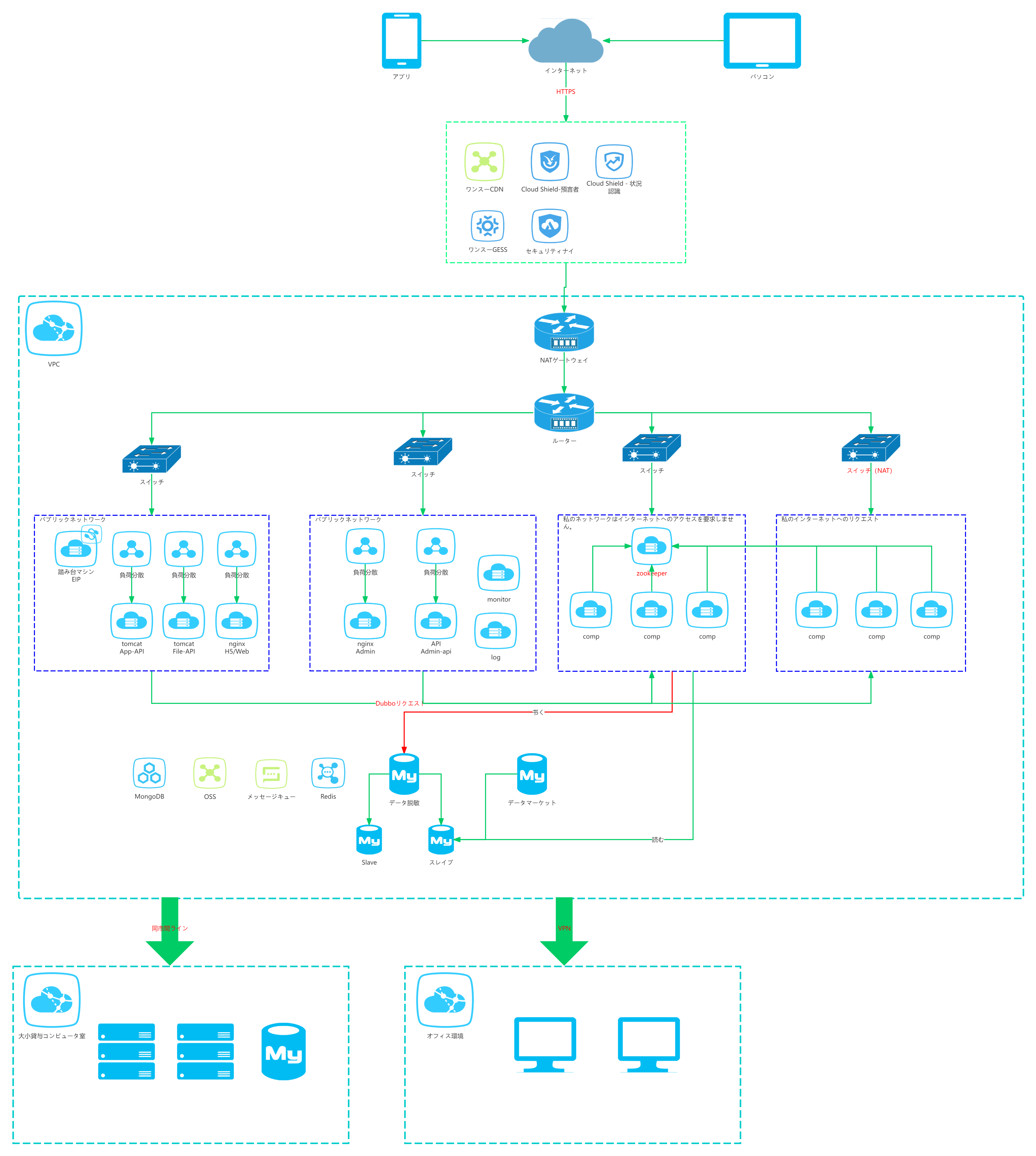

ネットワークトポロジ図

2. ネットワーク トポロジ図の主な種類

ネットワーク トポロジ図にはさまざまな種類があり、それぞれに独自の利点と適用シナリオがあります。以下に、いくつかの一般的なタイプのネットワーク トポロジ図を示します。

2.1 スター型トポロジー

スター トポロジは、最も一般的なネットワーク トポロジの 1 つです。このトポロジでは、すべてのデバイスが単一の中央ノード (通常はスイッチまたはハブ) を介して接続されます。中央ノードはネットワーク トラフィックの管理とデータ パケットの転送を担当し、すべての通信は中央ノードを経由する必要があります。この構造の利点は、デバイスに障害が発生しても他のデバイスの通信に影響を与えないことです。ただし、中央ノードに障害が発生すると、ネットワーク全体がダウンする可能性があります。

スター型トポロジー ProcessOn

2.2 バス トポロジー

バス トポロジは、シンプルで低コストなネットワーク構造です。このトポロジでは、すべてのデバイスが共有通信ケーブルを介して接続されます。データはバス上を双方向に移動し、デバイスはバス上のデータをリッスンして通信します。バス トポロジは小規模ネットワークでは効果的ですが、拡張性が低く、バスに障害が発生するとネットワーク全体が停止する可能性があります。

バス トポロジー ProcessOn

2.3 リング トポロジー

リング トポロジは、すべてのデバイスを閉じたリングに接続します。データはリング内で一方向に流れ、各デバイスがデータを受信および転送します。リング トポロジの利点は、データが各デバイスを 1 回通過するだけで済むため、データ転送速度が速いことです。欠点は、リング内のデバイスに障害が発生するとネットワーク全体が中断されることです。信頼性を向上させるために、二重リング構造が通常使用されます。

リング トポロジー ProcessOn

2.4 ツリー トポロジー

ツリー トポロジは、スター トポロジとバス トポロジの利点を組み合わせて階層ネットワーク構造を形成します。複数のスター型ネットワークがバックボーン バスを介して接続されることで、ツリー トポロジが構成されます。ツリー トポロジは、拡張と階層管理をサポートするため、大規模ネットワークに適しています。ただし、バックボーン バスの障害がネットワーク全体に影響を与える可能性があるため、単一障害点のリスクが存在します。

ツリー トポロジー ProcessOn

2.5 メッシュ トポロジー

メッシュ トポロジは非常に信頼性の高いネットワーク構造です。メッシュ トポロジでは、すべてのデバイスが他のすべてのデバイスに直接接続されます。この設計により、データが複数のパスを介して送信されることで、高いネットワーク可用性が確保され、非常に高い耐障害性が実現されます。メッシュ トポロジは、高い信頼性を必要とするアプリケーション シナリオに適していますが、管理と維持がより高価で複雑です。

メッシュ トポロジー ProcessOn

3. ネットワーク トポロジ図描画ツールの推奨

ネットワーク トポロジ図を作成する際には、多くのツールが利用可能です。ここでは、特に ProcessOn を使用してネットワーク トポロジ図を描画する方法を紹介します。

ProcessOn ( https://www.processon.io/ja ) では、ユーザーが専門的なネットワーク トポロジ図を無料で共有しており、それらを直接複製して利用したり、カスタマイズしたりできます。ProcessOn には、Cisco、Huawei Cloud、Tencent Cloud、Alibaba Cloud などで使用できるアイコンが多数含まれており、これらを使って簡単に描画できます。作成後はチーム内で共有し、共同作業やコミュニケーションを円滑に進めることができます。

3.1 目的を明確にする

ネットワーク トポロジ図を描き始める前に、まず目的を設定しましょう。目的に応じて、図の詳細度や視点が異なることがあります。全体構造の表示には抽象的なビューが必要ですが、トラブルシューティングにはより具体的なデバイス情報が求められることがあります。

3.2 標準シンボルを使用する

ネットワーク図には標準の記号を使用すると、専門性と読みやすさが向上します。ProcessOn では、多くの標準アイコンが利用可能です。スイッチ、ルーター、サーバーなど、それぞれのデバイスに適したアイコンを使い、各シンボルと接続線を明確に定義するようにしましょう。


3.3 シンプルにする

ネットワーク トポロジ図は、できるだけ簡潔かつ明確に保つべきです。詳細が多すぎると、図が乱雑になり理解しづらくなります。複数の図に分けるか、レイヤーを使用して表示することで、図の明瞭さを保つことができます。

3.4 定期的なアップデート

ネットワーク環境は常に変化するため、ネットワーク トポロジ図も定期的に更新する必要があります。ProcessOn は、iOS、Android、PC、Mac、Pad など、さまざまなデバイスで使用できるため、いつでもどこでも簡単に図の更新が可能です。

3.5 重要な機器にマークを付ける

ネットワーク トポロジ図で主要なデバイスと接続を明確にマークすると、問題を迅速に特定するのに役立ちます。ProcessOn には 26 個の既成テーマがあり、色やフォントサイズを自由に変更できるため、見やすくすることができます。

Alibaba Cloud ネットワーク トポロジ図


4. 結論

ネットワーク トポロジ図は、ネットワーク構造を深く理解し、最適化するための重要なツールです。基本をマスターし、各種トポロジに慣れ、適切なツールを使用して、効果的なネットワーク トポロジ図を作成しましょう。ProcessOnを使えば、他のツールよりも短時間でよりプロフェッショナルな図を作成することができます。
