초보자가 읽어야 할 필독서: 기초부터 고급까지 네트워크 토폴로지 다이어그램 그리기 가이드

Melody
2024-09-30
133

오늘날의 정보화 시대에 네트워크 토폴로지는 매우 중요한 역할을 합니다. 이는 단순히 네트워크 구조를 시각적으로 표현하는 것뿐만 아니라, 네트워크 설계를 이해하고 최적화하는 데 중요한 도구로 사용됩니다. IT 초보자부터 수석 네트워크 엔지니어까지 네트워크 토폴로지 다이어그램 제작을 마스터하는 것은 필수적입니다.

이 글에서는 네트워크 토폴로지 다이어그램이 무엇인지, 그 유형은 어떤 것이 있는지, 그리고 이러한 다이어그램을 효율적으로 그릴 수 있는 도구에 대해 알아보겠습니다.

1. 네트워크 토폴로지 다이어그램이란?

네트워크 토폴로지 다이어그램은 네트워크 구조를 그래픽으로 표현한 것입니다. 이 다이어그램은 네트워크의 다양한 장치들이 어떻게 연결되어 있는지 설명하여, 네트워크 레이아웃에 대한 전체적인 그림을 제공합니다. 이를 통해 네트워크의 구성 요소와 이들 간의 연결을 직관적으로 확인할 수 있어, 네트워크 계획, 설계, 유지 관리, 문제 해결 등에 매우 유용합니다.

네트워크 다이어그램


2. 네트워크 토폴로지 다이어그램의 주요 유형

네트워크 토폴로지 다이어그램에는 여러 유형이 있으며, 각 유형은 고유한 장점과 적용 가능한 시나리오가 있습니다. 아래는 가장 일반적인 유형들입니다.

2.1 스타 토폴로지

스타 토폴로지는 모든 장치가 단일 중앙 노드(일반적으로 스위치 또는 허브)를 통해 연결되는 구조입니다. 중앙 노드는 네트워크 트래픽을 관리하고 데이터 패킷을 전달하는 역할을 담당합니다.

  • 장점: 한 장치에 장애가 발생해도 다른 장치의 통신에는 영향을 미치지 않습니다.
  • 단점: 중앙 노드가 다운되면 전체 네트워크가 중단될 수 있습니다.

스타 토폴로지-ProcessOn


2.2 버스 토폴로지

버스 토폴로지는 모든 장치가 공유 통신 케이블을 통해 연결되는 구조로, 데이터는 버스에서 양방향으로 이동합니다.

  • 장점: 소규모 네트워크에 적합하며 간단하고 저렴합니다.
  • 단점: 버스에 장애가 발생하면 전체 네트워크가 중단될 수 있습니다.

버스 토폴로지-ProcessOn

2.3 링 토폴로지

링 토폴로지는 모든 장치가 닫힌 링에 연결된 구조로, 데이터가 한 방향으로 흐르며 각 장치는 데이터를 수신하고 전달합니다.

  • 장점: 데이터 전송 속도가 빠릅니다.
  • 단점: 링 내 장치에 장애가 발생하면 전체 네트워크가 중단될 수 있습니다. 이를 방지하기 위해 이중 링 구조를 사용하기도 합니다.

링 토폴로지-ProcessOn


2.4 트리 토폴로지

트리 토폴로지는 스타 토폴로지와 버스 토폴로지를 결합하여 계층적 네트워크 구조를 형성한 것입니다.

  • 장점: 확장성과 계층적 관리를 지원하여 대규모 네트워크에 적합합니다.
  • 단점: 백본 버스에 장애가 발생하면 전체 네트워크의 작동에 영향을 미칠 수 있습니다.

트리 토폴로지-ProcessOn


2.5 메시 토폴로지

메시 토폴로지는 네트워크의 모든 장치가 서로 직접 연결된 구조로, 높은 신뢰성과 내결함성을 제공합니다.

  • 장점: 매우 높은 네트워크 가용성을 보장합니다.
  • 단점: 관리 및 유지 관리가 복잡하고 비용이 많이 듭니다.

메시 토폴로지-ProcessOn


3. 네트워크 토폴로지 다이어그램 그리기 도구 추천

네트워크 토폴로지 다이어그램을 만들 때 작업을 쉽게 완료하는 데 도움이 되는 다양한 도구가 있습니다. 이 중 ProcessOn을 주로 사용하여 네트워크 토폴로지 다이어그램을 그릴 것을 권장합니다.

ProcessOn(https://www.processon.io/kr/)에는 전문적인 네트워크 토폴로지 다이어그램을 무료로 공유하는 많은 사용자가 있습니다. 이를 기반으로 직접 무료로 복제하고 수정할 수 있으므로 많은 참고 자료를 찾고 영감을 얻을 수 있습니다.

Cisco, Huawei Cloud, Tencent Cloud, Alibaba Cloud 등과 같은 네트워크 토폴로지 다이어그램에 사용할 수 있는 아이콘을 제공하여 한 번에 그림을 완성할 수 있습니다.

네트워크 토폴로지 다이어그램을 그리는 방법

1. 목적을 명확히 하라그리기를 시작하기 전에 목표가 무엇인지 파악하십시오. 목적에 따라 다양한 일러스트레이션 방법이 필요합니다. 예를 들어, 네트워크의 전체 구조를 표시하는 경우에는 보다 추상적인 보기가 필요할 수 있으며, 문제를 해결하는 경우에는 보다 자세한 장치 및 연결 정보가 필요할 수 있습니다.

2. 표준 기호를 사용하십시오네트워크 다이어그램 표준 기호를 사용하면 다이어그램의 전문성과 가독성을 향상시킬 수 있습니다. ProcessOn에는 Cisco, Huawei Cloud, Tencent Cloud, Alibaba Cloud 등을 포함하는 많은 표준 아이콘이 내장되어 있습니다.


3. 단순하게 유지하세요네트워크 토폴로지 다이어그램은 지나치게 복잡해지지 않도록 최대한 간결하고 명확해야 합니다. 너무 자세하게 설명하면 다이어그램이 복잡해지고 이해하기 어려워질 수 있습니다.

4. 업데이트 아이콘네트워크 환경은 끊임없이 변화하므로 네트워크 토폴로지 맵을 정기적으로 업데이트해야 합니다. ProcessOn은 iOS, Android, PC, Mac, Pad 등 모든 단말기에서 사용할 수 있으며 언제 어디서나 업데이트가 가능합니다.

5. 중요 장비 표시네트워크 토폴로지 다이어그램에 주요 장치와 연결을 표시하면 문제를 빠르게 식별하는 데 도움이 될 수 있습니다. ProcessOn에는 미리 만들어진 26개의 테마가 있으며, 색상과 글꼴 크기를 마음대로 변경할 수 있어 한눈에 명확하게 볼 수 있습니다.

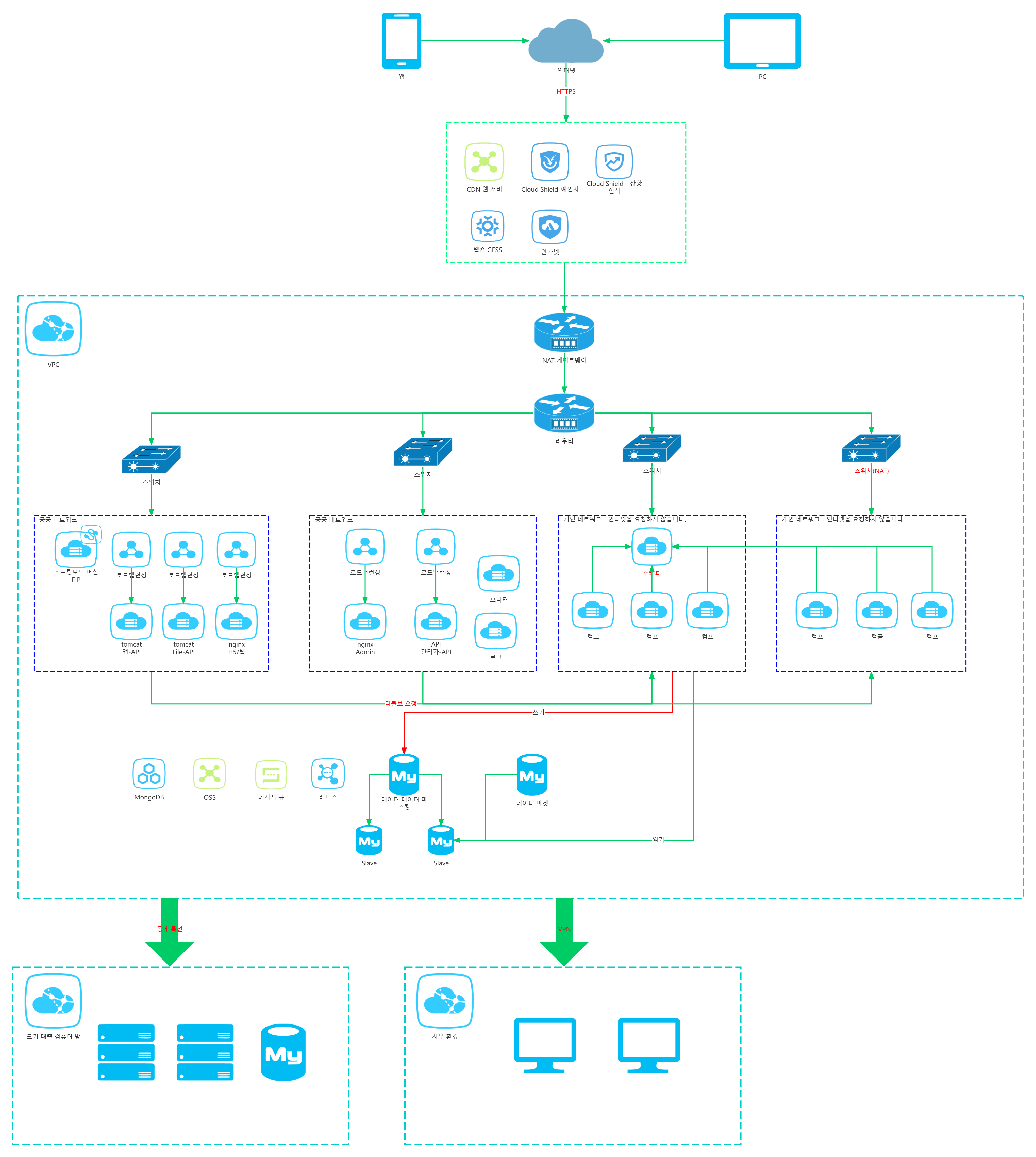

Alibaba Cloud 네트워크 토폴로지 다이어그램


4. 결론

네트워크 설계 및 관리를 위한 중요한 도구인 네트워크 토폴로지 다이어그램은 네트워크 구조를 더 잘 이해하고 최적화하는 데 도움이 됩니다. 네트워크 토폴로지 다이어그램의 기본 사항을 숙지하고 다양한 토폴로지 유형에 익숙해지며 올바른 도구를 선택하면 명확한 네트워크 토폴로지 다이어그램을 효율적으로 생성하고 유지할 수 있습니다.
