¿Qué es un diagrama de espina de pescado? Lo entenderás después de leer este artículo

Melody
2024-09-30
119

El diagrama de espina de pescado, como su nombre indica, parece el esqueleto de un pez, con líneas gruesas que conectan la cabeza y la cola, al igual que la columna vertebral.

El método de análisis de espina de pescado, también conocido como método de análisis de causa y efecto, fue desarrollado por el Sr. Kaoru Ishikawa, un maestro de gestión japonés. Es un método de análisis que analiza la esencia a través de los fenómenos y puede ayudarnos a descubrirlo rápidamente. las causas fundamentales de los problemas. Tiene características simples, prácticas y profundas e intuitivas.

diagrama de espina de pescado diagrama de forma de pez


El principio básico del método de análisis de espinas de pescado es centrarse en un problema (como una cabeza de pescado), enumerar las causas principales del problema (la espina de pescado principal), continuar subdividiendo las causas principales en profundidad y explorar las causas menores. (las ramas de las espinas del pescado), y así sucesivamente. Excave y analice capa por capa hasta encontrar un método o paso de acción que pueda resolver el problema.

El mapa mental de ProcessOn admite el dibujo de diagramas de espina de pescado y los diagramas de flujo también admiten el dibujo de diagramas de espina de pescado. Ven y úsalo gratis .

Los diagramas de espina de pescado de uso común incluyen diagramas de espina de pescado de tipo causa (cabeza de pescado a la derecha) y diagramas de espina de pescado de tipo solución (cabeza de pescado a la izquierda), que se utilizan para analizar y resolver problemas. El diagrama de espina de pescado es una herramienta no cuantitativa que puede ayudarnos a identificar rápidamente las posibles causas fundamentales de los problemas.

Diagrama de espina de pescado tipo causa (cabeza de pescado a la derecha)


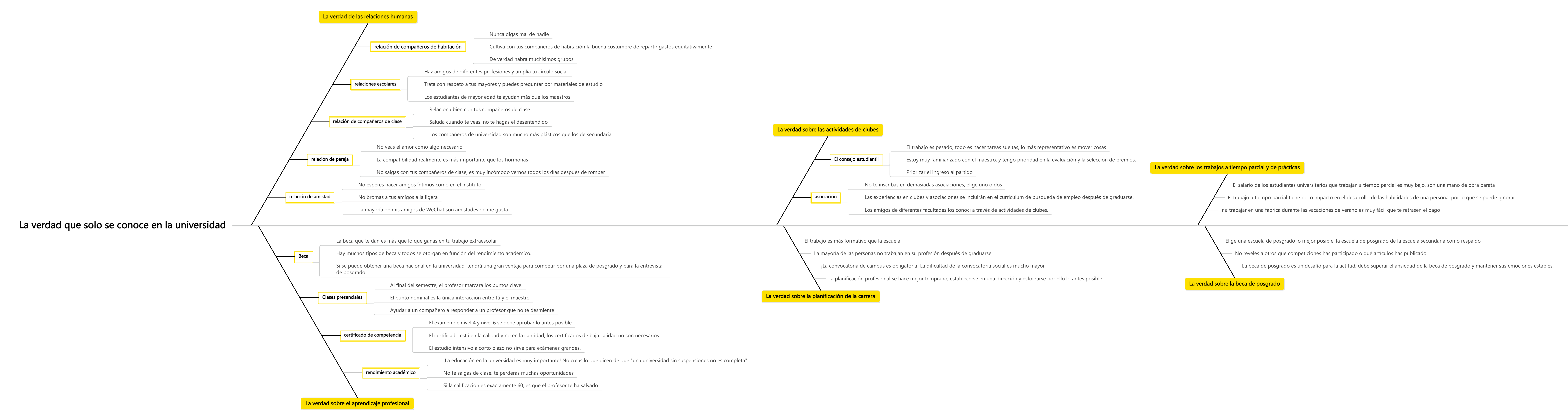

Diagrama de espina de pescado de estrategia (cabeza de pescado a la izquierda)


ProcessOn es más fácil que hacer un diagrama de espina de pescado con un diagrama de flujo. Hoy te enseñaré cómo usar un diagrama de flujo para dibujar un diagrama de espina de pescado, para que el diagrama de flujo que crees se vea mejor.

Paso 1: cree un nuevo diagrama de flujo en la página del archivo personal de ProcessOn y dibuje la cabeza del pez

Pasos de operación:

Paso 1: arrastre un triángulo en el área de edición, use la función de rotación para rotar el triángulo 90 grados en el sentido de las agujas del reloj y rellénelo con negro.

Paso 2: arrastra un círculo en el triángulo para que actúe como ojo de pez.

Paso 3: Copie la cabeza del pez, péguela y dibújela en una cola de pez girándola.

Paso 4: inserte un hueso principal entre la cabeza y la cola del pescado.

Paso 2: agregue huesos grandes, huesos medianos y huesos pequeños

Pasos de operación:

Paso 1: Inserte la flecha (hueso grande) en el hueso principal, de modo que la distancia entre el hueso grande y el hueso principal sea de 60 grados. La cantidad de huesos grandes está determinada por sus propias necesidades, generalmente más de 4. Para Asegúrese de que los huesos grandes tengan la misma longitud, se recomienda utilizar la función copiar y pegar.

Paso 2: agregue huesos medios, huesos pequeños, etc.

Paso 3: agrega texto a cada esqueleto

Pasos de operación:

Paso 1: Inserta texto vertical en la cabeza del pez, que es el tema central

Paso 2: agrega texto a cada esqueleto

De esta manera, se completa un diagrama de espina de pescado completo y la representación se muestra en la siguiente imagen.

Siga los pasos para crear un diagrama de espina de pescado usando el diagrama de flujo de ProcessOn


El diagrama de espina de pescado tiene una amplia gama de escenarios de aplicación. Puede usarse para resolver problemas en el estudio, el trabajo y la vida. Puede usarse para análisis de problemas, análisis de estrategias, análisis de eventos, análisis de causa y efecto, etc.

Análisis de problemas

Por ejemplo, al analizar las causas de las fallas del equipo de la máquina, puede intentar establecer un marco de diagnóstico, comenzando desde el enlace de pensamiento "problemas del dispositivo - configuración del firewall - fallas del software - problemas de configuración de VPN" y explorar la causa raíz del problema. paso a paso.

Diagrama de espina de pescado de análisis de fallas de maquinaria y equipos.


Por ejemplo, la construcción de una carretera no se completa a tiempo. Si piensa en la entrada del enlace personal-máquina-material-método-enlace, puede encontrar la causa raíz de no completar la tarea a tiempo.

Análisis de retrasos en la construcción de carreteras.


Análisis de contramedidas

Cuando hay un problema, hay una contramedida. Al enfrentar un problema, es importante descubrir el motivo, y también es importante encontrar la contramedida correspondiente en función del motivo. Al realizar un análisis de estrategias, también es una buena idea utilizar el análisis de espina de pescado. Por ejemplo, la siguiente figura es un diagrama de espina de pescado que analiza cómo las empresas pueden desarrollarse mejor.

¿Cómo pueden las empresas desarrollarse mejor? Análisis del diagrama de espina de pescado


También está la cuestión de cómo perder peso, que parece pequeña pero difícil de lograr. Realizamos un resumen y un análisis específicos desde los aspectos de la dieta, el ejercicio, el tratamiento profesional y los hábitos de vida para descubrir las razones y proponer contramedidas. .

Cómo perder peso Diagrama de espina de pescado


En resumen, el diagrama de espina de pescado es una herramienta que nos ayuda a analizar problemas y encontrar estrategias de solución. Desde descubrir la esencia del problema hasta desmantelarlo, a través de este método para encontrar soluciones al problema, la eficiencia del trabajo definitivamente mejorará enormemente.

Se pueden clonar y utilizar plantillas de diagramas de espina de pescado más exquisitas con un solo clic . Simplemente busque "diagrama de espina de pescado" en la comunidad de plantillas de ProcessOn .
