特性要因図とは何ですか?この記事を読めばわかります

Melody
2024-09-30
147

フィッシュボーン・ダイアグラムは、その名のとおり、魚の骨格のように見え、背骨のように頭と尾を太い線で結びます。

原因結果分析法とも呼ばれるフィッシュボーン分析法は、日本の経営学の達人である石川馨氏が開発した、現象から本質を見つめる分析法です。問題の根本原因を解決する、シンプルかつ実用的で奥深い直感的な機能です。

魚の骨図 魚の形図


魚の骨分析方法の基本原則は、問題 (魚の頭として) に焦点を当て、問題の主な原因 (主要な魚の骨) をリストし、主な原因をさらに深く細分化し、小さな原因を調査することです。 (魚の骨の枝) など、問題を解決できる方法やアクション ステップが見つかるまで、層ごとに掘り下げて分析します。

ProcessOn マインド マップは特性要因図の描画をサポートしており、フローチャートも特性要因図の描画をサポートしています。ぜひ無料でご利用ください

一般的に使用されるフィッシュボーン ダイアグラムには、問題の分析と解決に使用される原因タイプのフィッシュボーン ダイアグラム (右側のフィッシュ ヘッド) と解決タイプのフィッシュボーン ダイアグラム (左側のフィッシュ ヘッド) があります。特性要因図は、問題の潜在的な根本原因を迅速に特定するのに役立つ非定量的なツールです。

原因タイプの特性要因図 (右側に魚の頭)


戦略の特性要因図 (左側に魚の頭)


ProcessOnマインド マッピングを使用して特性要因図を描くことは、フローチャートで特性要因図を作成するよりも簡単です。今日は、作成するフローチャートの見栄えを良くするために、フローチャートを使用して特性要因図を描く方法を説明します。

ProcessOn の個人ファイル ページで新しいフローチャートを作成し、魚の頭を描画します。

操作手順:

Step1: 編集エリアで三角形をドラッグし、回転機能を使用して三角形を時計回りに90度回転させ、三角形を黒で塗りつぶします。

ステップ 2: 三角形内の円をドラッグして魚の目として機能させます

ステップ 3: 魚の頭をコピーして貼り付け、回転させて魚の尾を描きます。

Step4: 魚の頭と尾の間に主骨を挿入します。

ステップ 2: 大骨、中骨、小骨を追加する

操作手順:

ステップ 1: メインボーンとメインボーンの間の距離が 60 度になるように、メインボーンに矢印 (ビッグボーン) を挿入します。ビッグボーンの数は必要に応じて決定されます (通常は 4 つ以上)。大きなボーンが同じ長さであることを確認するには、コピーアンドペースト関数を使用することをお勧めします。

Step2:中骨、小骨などを追加します。

ステップ 3: 各スケルトンにテキストを追加する

操作手順:

Step1: 中心テーマであるフィッシュヘッドに縦書きテキストを挿入します。

ステップ 2: 各スケルトンにテキストを追加する

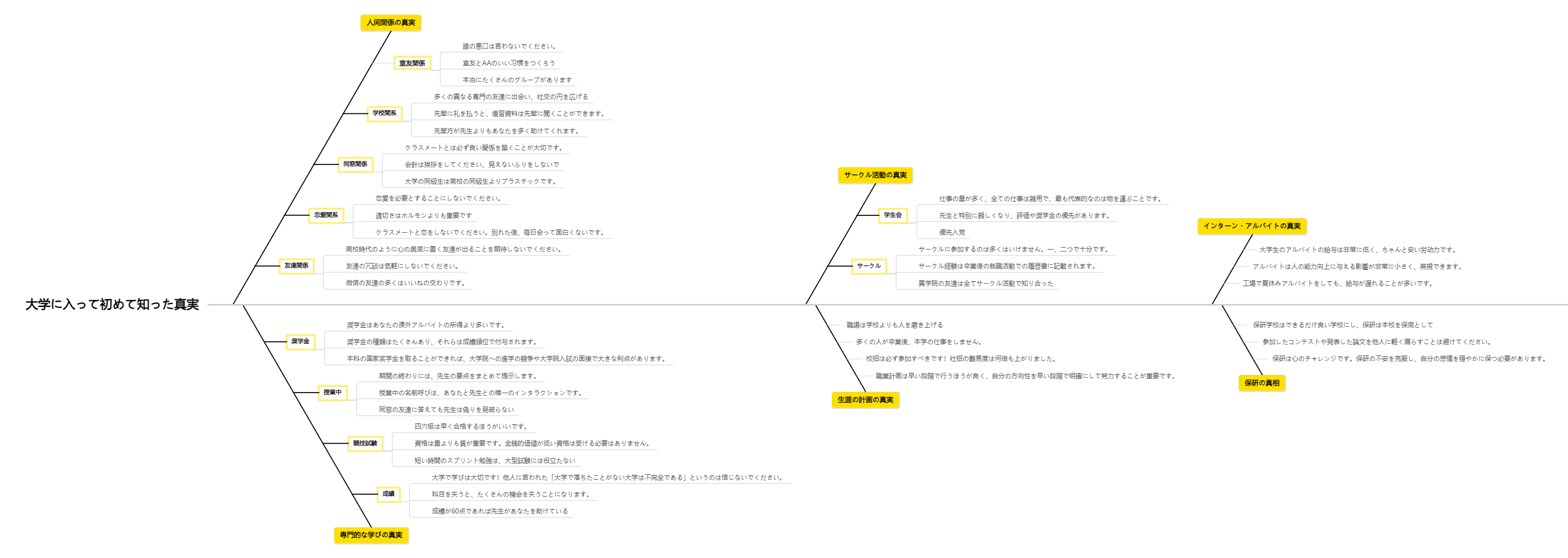

このようにして、完全なフィッシュボーン ダイアグラムが完成し、そのレンダリングが下の図に示されています。

ProcessOn フローチャートを使用して特性要因図を作成する手順に従います。


フィッシュボーンダイアグラムは、学習、仕事、生活における問題の解決に幅広く使用できます。問題分析、戦略分析、原因と結果の分析などに使用できます。

問題分析

たとえば、マシン機器の障害の原因を分析する場合、「デバイスの問題 - ファイアウォール設定 - ソフトウェアの障害 - VPN 構成の問題」という思考リンクから始めて診断フレームワークを確立して、問題の根本原因を探ることができます。一歩ずつ。

機械および装置の故障解析フィッシュボーン ダイアグラム


たとえば、道路工事が時間内に完了しない場合、人員-機械-材料-方法-リンクの順にリンクの入り口を考えると、タスクが時間内に完了しない根本原因がわかります。

道路工事遅延分析


対策分析

問題があれば対策がある 問題に直面したときは、その原因を探ることが大切であり、その理由に基づいて対応策を見つけることも大切です。戦略分析を行うときは、フィッシュボーン分析を使用することもお勧めします。たとえば、次の図は、企業がより良く発展する方法を分析した特性要因図です。

企業はどうすれば特性要因図の分析を改善できるでしょうか?


また、小さなようで難しい「どうやったら痩せられるか」という問題を、食事、運動、専門的な治療、生活習慣などの側面から的を絞って集計・分析し、その原因を探り、対策を立てます。 。

体重を減らす方法 特性要因図


要約すると、特性要因図は問題を分析し、解決策を見つけるのに役立つツールです。問題の本質の発見から問題の分解まで、この解決方法を身につけることで、作業効率は大幅に向上することは間違いありません。

ProcessOn テンプレート コミュニティで「フィッシュボーン ダイアグラム」を検索するだけで、さらに優れたフィッシュボーン ダイアグラムテンプレートを複製して使用できます。
