Una lectura obligada para principiantes: una guía para dibujar diagramas de topología de red desde lo básico hasta lo avanzado

Melody
2024-08-30
218

En la era de la información actual, la topología de la red juega un papel crucial. No es solo una representación visual de la estructura de la red, sino también una herramienta importante para ayudarnos a comprender y optimizar el diseño de la red. Ya sea que sea un principiante en TI o un ingeniero de redes senior, es muy necesario dominar la producción de diagramas de topología de red.

Entonces, ¿qué es la topología de red, cuáles son los tipos de diagramas de topología de red y cuáles son las herramientas de dibujo de diagramas de topología de red? El editor lo llevará a comprender los conocimientos básicos de los diagramas de topología de red, los tipos comunes y cómo utilizar ProcessOn de manera eficiente para dibujar diagramas de topología de red, lo que lo ayudará a sentirse cómodo en el diseño y la administración de la red.

1. ¿Qué es un diagrama de topología de red?

El diagrama de topología de la red es una representación gráfica que muestra la estructura de la red. Describe cómo se relacionan entre sí varios dispositivos de la red a través de diferentes métodos de conexión, proporcionando una imagen completa del diseño de la red. A través de diagramas de topología, podemos ver intuitivamente los componentes de la red y las conexiones entre ellos, lo cual es muy útil para la planificación, el diseño, el mantenimiento y la resolución de problemas de la red.

Diagrama de red


2. Principales tipos de diagramas de topología de red

Existen muchos tipos de diagramas de topología de red, cada tipo tiene sus ventajas únicas y escenarios aplicables. Los siguientes son varios tipos comunes de diagramas de topología de red:

1. Topología en estrella

La topología en estrella es una de las topologías de red más comunes. En esta topología, todos los dispositivos están conectados a través de un único nodo central (normalmente un conmutador o concentrador). El nodo central es responsable de gestionar el tráfico de la red y reenviar paquetes de datos, y todas las comunicaciones deben pasar a través del nodo central. La ventaja de esta estructura es que si un dispositivo falla, no afectará la comunicación de otros dispositivos. Sin embargo, el fallo del nodo central puede provocar la caída de toda la red.

Topología en estrella-ProcessOn


2. Topología del bus

La topología de bus es una estructura de red simple y de bajo costo. En esta topología, todos los dispositivos están conectados a través de un cable de comunicación compartido. Los datos viajan en ambas direcciones en el bus y los dispositivos se comunican escuchando los datos en el bus. Aunque la topología del bus funciona bien en redes pequeñas, no se escala bien y cualquier falla en el bus puede provocar una interrupción de toda la red.

Topología del bus-ProcessOn


3. Topología de anillo

La topología en anillo conecta todos los dispositivos en un anillo cerrado. Los datos fluyen en una dirección en el anillo, y cada dispositivo recibe y reenvía datos. La ventaja de una topología en anillo es que las velocidades de transferencia de datos son más rápidas porque los datos solo necesitan pasar por cada dispositivo una vez. La desventaja es que si falla un dispositivo en el anillo, se interrumpirá toda la red. Para mejorar la confiabilidad, generalmente se usa una estructura de doble anillo como respaldo.

Topología de anillo-ProcessOn


4. Topología de árbol

La topología de árbol combina las ventajas de la topología en estrella y la topología de bus para formar una estructura de red jerárquica. En una topología de árbol, varias redes en estrella están conectadas a través de un bus principal. La topología de árbol es adecuada para redes de gran escala porque admite la expansión y la gestión jerárquica. Sin embargo, también existe el riesgo de que se produzca un único punto de fallo, y un fallo del bus principal puede afectar el funcionamiento normal de toda la red.

Topología de árbol-ProcessOn


5. Topología de malla

La topología de malla es una estructura de red altamente confiable. En una topología de malla, cada dispositivo de la red está conectado directamente a todos los demás dispositivos. Un diseño de este tipo proporciona una tolerancia a fallos extremadamente alta porque los datos se pueden transmitir a través de múltiples rutas, lo que garantiza una alta disponibilidad de la red. La topología de malla es muy adecuada para escenarios de aplicaciones que requieren alta confiabilidad, pero es más costosa y compleja de administrar y mantener.

Topología de malla-ProcessOn


3. Recomendación de herramientas de dibujo de diagramas de topología de red

Al crear diagramas de topología de red, existen muchas herramientas que pueden ayudarle a realizar el trabajo fácilmente. A continuación se recomienda principalmente utilizar ProcessOn para dibujar diagramas de topología de red.

En ProcessOn (https://www.processon.io/es/), hay muchos usuarios que comparten diagramas de topología de red profesionales de forma gratuita. Pueden clonarse directamente de forma gratuita y modificarse en función de ellos, lo que le permite encontrar muchas referencias e inspirarse. sus ideas, para que ya no tenga miedo de dibujar. ProcessOn proporciona íconos que pueden usarse en diagramas de topología de red como Cisco, Huawei Cloud, Tencent Cloud, Alibaba Cloud, etc., lo que le permite completar el dibujo en uno. detenerse; en segundo lugar, cuando complete el dibujo, podrá compartir el archivo con el equipo o compartirlo con otras personas, y la misma demostración de funcionamiento en pantalla dentro del mismo grupo hará que su colaboración y comunicación sean más fluidas.


¡Aprendamos a dibujar un diagrama de topología de red!

1. Aclarar el propósito

Antes de empezar a dibujar, averigua cuáles son tus objetivos. Diferentes propósitos requieren diferentes formas de ilustración. Por ejemplo, si está mostrando la estructura general de su red, es posible que desee una vista más abstracta; si está solucionando problemas, es posible que desee información más detallada sobre el dispositivo y la conexión. En ProcessOn, puede inspirarse con la asistencia de IA.

2. Utilice símbolos estándar

El uso de símbolos estándar de diagramas de red puede mejorar la profesionalidad y legibilidad de los diagramas. Por ejemplo, utilice diferentes iconos para representar conmutadores, enrutadores, servidores, etc., asegurándose de que cada símbolo y línea de conexión esté claramente definido. ProcessOn ha incorporado muchos íconos estándar, que cubren Cisco, Huawei Cloud, Tencent Cloud, Alibaba Cloud, etc.


3. Mantenlo simple

Los diagramas de topología de red deben ser lo más concisos y claros posible para evitar ser demasiado complejos. Demasiados detalles pueden hacer que un diagrama sea confuso y difícil de entender. Mostrar diagramas de red en capas o mostrar diferentes partes de la red en múltiples diagramas puede mejorar la claridad del diagrama. En ProcessOn, admite la función de embellecimiento con un solo clic, para que las imágenes que dibujes puedan quedar instantáneamente limpias y claras, y se pueda aclarar la relación entre las líneas.

4. Icono de actualización

El entorno de la red cambia constantemente, por lo que el mapa de topología de la red debe actualizarse periódicamente. Asegúrese de que el diagrama refleje la estructura de red actual para facilitar el mantenimiento y la gestión. ProcessOn se puede utilizar en cualquier terminal, ya sea iOS, Android, PC, Mac, pad y otros dispositivos, y se puede actualizar en cualquier momento y en cualquier lugar.

5. Marcar equipos críticos

Marcar dispositivos y conexiones clave en diagramas de topología de red puede ayudar a identificar problemas rápidamente. Por ejemplo, se pueden utilizar marcadores de diferentes colores para resaltar interruptores de llave, enrutadores o interfaces de red. En ProcessOn, hay 26 temas prediseñados y puedes cambiar el color y el tamaño de fuente a voluntad, para poder verlos claramente de un vistazo.

¡Se completa un diagrama de topología de red tan perfecto! Es muy simple. Pruébelo en ProcessOn. Aquí puede compartir sus experiencias y mejorar sus capacidades. A continuación se muestra un hermoso diagrama de topología de red.

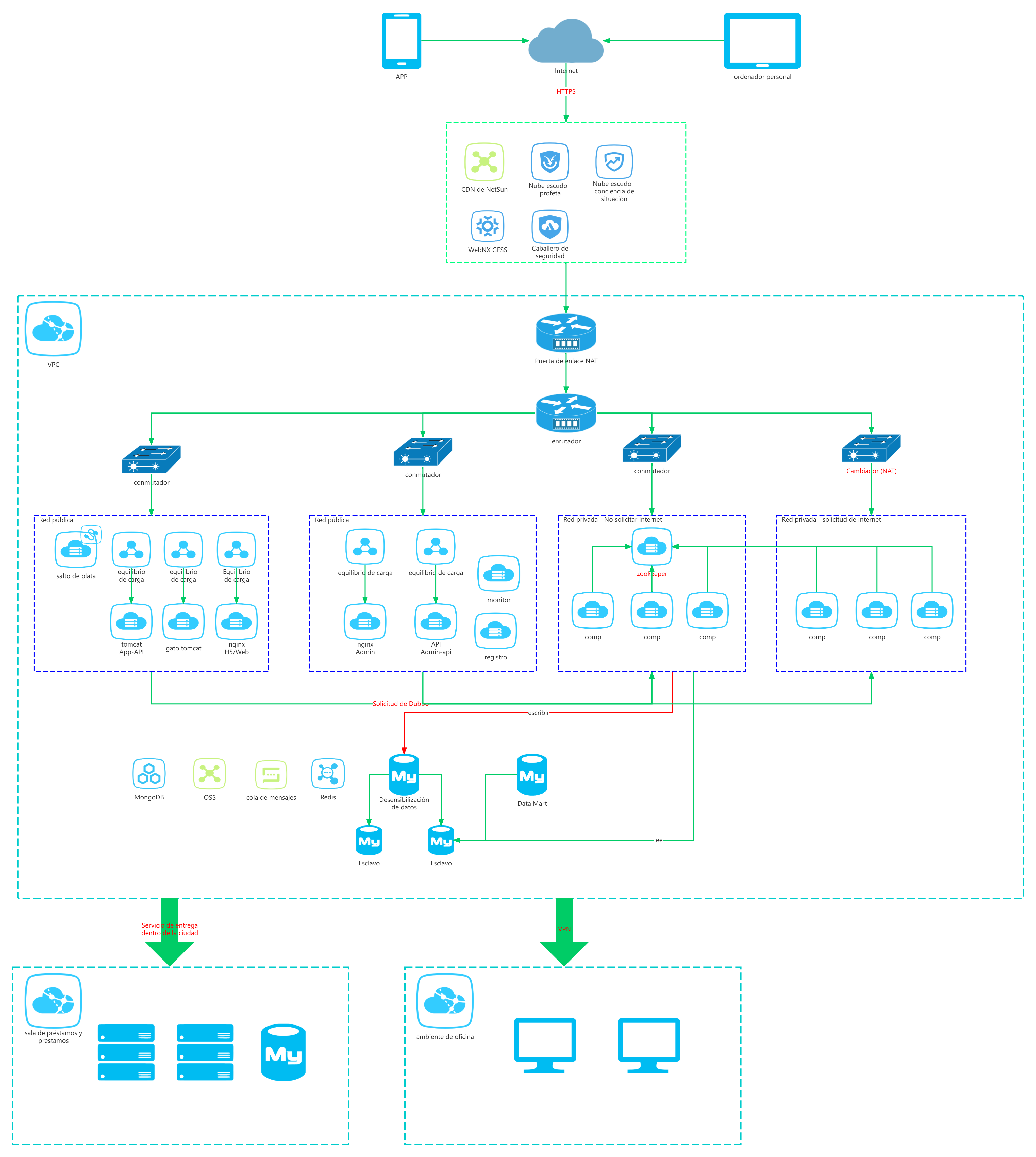

Topología de red de Alibaba Cloud


4. Conclusión

Como herramienta importante para el diseño y la gestión de redes, el diagrama de topología de la red nos ayuda a comprender y optimizar mejor la estructura de la red. Al dominar los conceptos básicos de los diagramas de topología de red, familiarizarse con los diferentes tipos de topología y elegir las herramientas adecuadas, podrá crear y mantener diagramas de topología de red claros de manera eficiente.

Diagrama de topología de red
Capacidad de trabajo
Herramientas esenciales
Tutorial de dibujo
