新手必看:網路拓樸圖作圖指南從基礎到進階

Melody
2024-08-30
284

在資訊化的今天,網路拓樸圖扮演了至關重要的角色。它不僅是網路結構的視覺呈現,更是幫助我們理解和優化網路設計的重要工具。不管你是 IT 新手還是資深網路工程師,掌握網路拓樸圖的製作都是非常必要的。那麼,網路拓樸是什麼?網路拓樸圖類型有哪些?網路拓樸圖作圖工具有哪些?本文將帶你了解網路拓樸圖的基礎知識、常見類型,以及如何高效地使用 ProcessOn 繪製網路拓樸圖,助你在網路設計和管理中游刃有餘。

一、什麼是網路拓樸圖?

網路拓樸圖(Network Topology Diagram)是展示網路結構的圖形化表示。它描述了網路中各個裝置如何透過不同的連接方式相互關聯,提供了網路佈局的全貌。透過拓樸圖,我們可以直觀地看到網路的組成部分以及它們之間的連接關係,這對於網路的規劃、設計、維護和故障排除都有著重要的幫助。

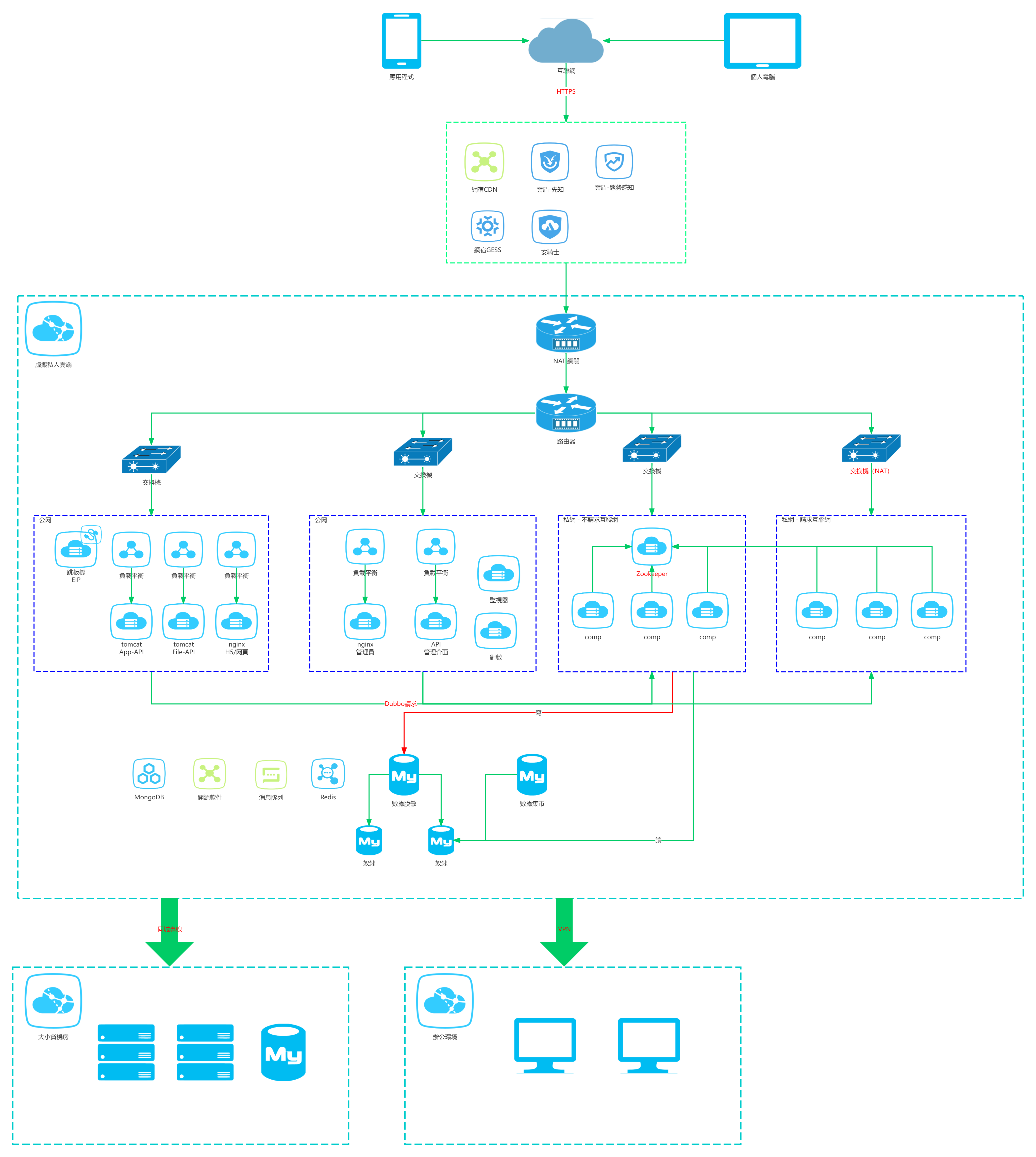

Network diagram


二、網路拓樸圖的主要類型

網路拓樸圖有多種類型,每種類型都有其獨特的優點和適用場景。以下是幾種常見的網路拓樸圖類型:

1. 星型拓樸(Star Topology)

星型拓樸是最常見的網路拓樸之一。在這種拓樸中,所有的設備透過單一的中心節點(通常是交換器或集線器)進行連接。中心節點負責管理網路流量和轉送資料包,所有的通訊都必須經過中心節點。這種結構的優點在於如果某個設備發生故障,不會影響到其他設備的通訊。然而,中心節點的故障會導致整個網路癱瘓。

星型拓樸-ProcessOn

2. 總線拓樸(Bus Topology)

總線拓樸是一種簡單且成本較低的網路結構。在這種拓樸中,所有的設備透過一個共享的通訊電纜連接。資料在總線上雙向傳輸,設備透過偵聽總線上的資料來進行通訊。雖然總線拓樸在小型網路中表現良好,但它的擴展性較差,而且總線上的任何故障都可能導致整個網路的中斷。

總線拓樸-ProcessOn

3. 環形拓樸(Ring Topology)

環形拓樸將所有設備連接成一個閉合的環。資料在環中以一個方向流動,每個設備都接收和轉發資料。環形拓樸的優點是資料傳輸速度較快,因為資料只需經過每個裝置一次。缺點是如果環中的某個設備發生故障,會導致整個網路的中斷。為了提高可靠性,通常會使用雙環結構來備份。

環形拓樸-ProcessOn

4. 樹型拓樸(Tree Topology)

樹型拓樸結合了星型拓樸和匯流排拓樸的優點,形成一種層次化的網路結構。在樹型拓樸中,多個星型網路透過一個主幹匯流排連接。樹型拓樸適合大規模的網路,因為它支援擴展和分層管理。然而,它也存在單點故障的風險,主幹總線的故障可能會影響整個網路的正常運作。

樹型拓樸-ProcessOn

5. 網狀拓樸(Mesh Topology)

網狀拓樸是一種高可靠性的網路結構。在網狀拓樸中,網路中的每個裝置都與其他裝置直接連接。這樣的設計提供了極高的容錯性,因為資料可以透過多個路徑傳輸,確保網路的高可用性。網狀拓樸非常適合需要高度可靠性的應用場景,但其成本較高,管理和維護也更為複雜。

網狀拓樸-ProcessOn

三、網路拓樸圖作圖工具推薦

製作網路拓樸圖時,有許多工具可以幫助你輕鬆完成工作。下面主要建議使用 ProcessOn 繪製網路拓樸圖。在 ProcessOn(https://www.processon.io/zh-tw/)中,有非常多的用戶免費分享專業的網路拓樸圖,能直接免費克隆,在其基礎上修改,讓你能夠找到很多參考,激發你的靈感,讓你不再畏懼畫圖。

在 ProcessOn 中提供思科、華為雲、騰訊雲、阿里雲等網路拓樸圖可能用到的圖標,讓你一站式完成繪圖;其次,當你繪製完成後,可以將該文件分享至團隊中或分享給其他人,同組內同屏操作演示,讓您的協作溝通更順暢。下面我們來學習如何繪製網路拓樸圖吧!

1. 明確目的

在開始作圖之前,先明確你的目標是什麼。不同的目的需要不同的圖示方式。例如,如果你要展示網路的整體結構,可能需要一個較為抽象的視圖;如果要進行故障排除,則可能需要更詳細的設備和連接資訊。在 ProcessOn 中,可以透過 AI 輔助,激發你的靈感。

2. 使用標準符號

使用網路圖標準符號可以提高圖示的專業性和可讀性。例如,使用不同的圖示代表交換器、路由器、伺服器等設備,確保每個符號和連接線都有明確的定義。在 ProcessOn 中,內建了非常多的標準圖標,涵蓋思科、華為雲、騰訊雲、阿里雲等一眾圖標。


3. 保持簡潔

網路拓樸圖應該盡量簡潔明了,避免過於複雜。過多的細節可能會使圖示變得混亂,難以理解。將網路圖分層顯示,或分多個圖示展示不同的網路部分,可提高圖示的清晰度。在 ProcessOn 中,支援一鍵美化功能,讓你畫的圖可以瞬間乾淨明了,明確線條之間的關係。

4. 更新圖示

網路環境是不斷變化的,因此需要定期更新網路拓樸圖。確保圖示反映出目前的網路結構,以便於進行維護和管理。 ProcessOn 可在任何終端使用,無論是 iOS、Android、PC 或 Mac、Pad 等裝置均可使用,隨時隨地更新。

5. 標示關鍵設備

在網路拓樸圖中標記關鍵設備和連接,可以幫助快速識別問題。例如,可以使用不同顏色的標記來反白關鍵的交換器、路由器或網路介面。在 ProcessOn 中,有 26 種預製主題,並可支援隨意更改顏色及字體大小,讓你一目了然。

阿里雲網絡拓撲圖


四、結語

網路拓樸圖作為網路設計和管理的重要工具,幫助我們更好地理解和優化網路結構。透過掌握網路拓樸圖的基礎知識、熟悉不同的拓樸類型,選擇合適的工具,你將能夠有效率地建立和維護清晰的網路拓樸圖。
