Une lecture incontournable pour les débutants : un guide pour dessiner des diagrammes de topologie de réseau, des bases aux avancés

Melody
2024-08-30
110

À l’ère de l’information d’aujourd’hui, la topologie des réseaux joue un rôle crucial.Il ne s'agit pas seulement d'une représentation visuelle de la structure du réseau, mais également d'un outil important pour nous aider à comprendre et à optimiser la conception du réseau. Que vous soyez un novice en informatique ou un ingénieur réseau senior, il est indispensable de maîtriser la production de diagrammes de topologie de réseau.

Alors, qu'est-ce que la topologie de réseau, quels sont les types de diagrammes de topologie de réseau et quels sont les outils de dessin de diagrammes de topologie de réseau ? L'éditeur vous fera comprendre la connaissance de base des diagrammes de topologie de réseau, des types courants et de la façon d'utiliser efficacement ProcessOn pour dessiner des diagrammes de topologie de réseau, vous aidant ainsi à être à l'aise dans la conception et la gestion de réseau.

1. Qu'est-ce qu'un diagramme de topologie de réseau ?

Le diagramme de topologie du réseau est une représentation graphique montrant la structure du réseau. Il décrit comment les différents appareils du réseau interagissent les uns avec les autres via différentes méthodes de connexion, fournissant ainsi une image complète de la configuration du réseau. Grâce aux diagrammes de topologie, nous pouvons voir intuitivement les composants du réseau et les connexions entre eux, ce qui est très utile pour la planification, la conception, la maintenance et le dépannage du réseau.

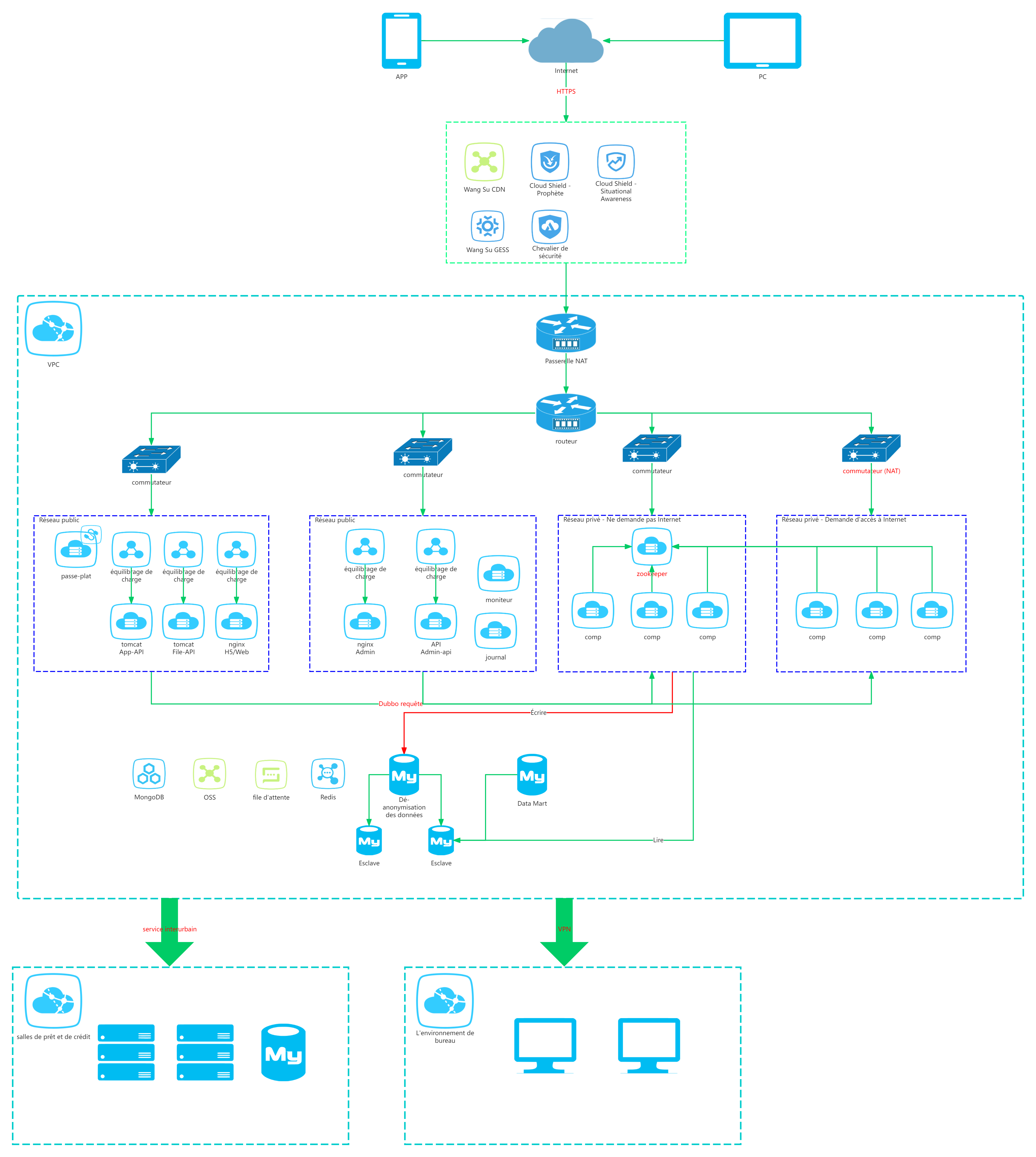

Network diagram


2. Principaux types de diagrammes de topologie de réseau

Il existe de nombreux types de diagrammes de topologie de réseau, chaque type ayant ses avantages uniques et ses scénarios applicables. Voici plusieurs types courants de diagrammes de topologie de réseau :

1. Topologie en étoile
La topologie en étoile est l'une des topologies de réseau les plus courantes. Dans cette topologie, tous les appareils sont connectés via un seul nœud central (généralement un commutateur ou un hub). Le nœud central est responsable de la gestion du trafic réseau et du transfert des paquets de données, et toutes les communications doivent passer par le nœud central. L’avantage de cette structure est que si un appareil tombe en panne, cela n’affectera pas la communication des autres appareils. Cependant, la défaillance du nœud central peut faire tomber l’ensemble du réseau.

Topologie en étoile-ProcessOn


2. Topologie des bus
La topologie en bus est une structure de réseau simple et peu coûteuse. Dans cette topologie, tous les appareils sont connectés via un câble de communication partagé. Les données circulent dans les deux sens sur le bus et les appareils communiquent en écoutant les données sur le bus. Bien que la topologie du bus fonctionne bien dans les petits réseaux, elle ne s'adapte pas bien et toute panne sur le bus peut entraîner une panne de l'ensemble du réseau.

Topologie des bus-ProcessOn


3. Topologie en anneau
La topologie en anneau connecte tous les appareils dans un anneau fermé. Les données circulent dans une direction dans l’anneau, chaque appareil recevant et transmettant des données. L’avantage d’une topologie en anneau est que les vitesses de transfert de données sont plus rapides, car les données ne doivent passer qu’une seule fois par chaque appareil. L’inconvénient est que si un appareil de l’anneau tombe en panne, l’ensemble du réseau sera interrompu. Afin d'améliorer la fiabilité, une structure à double anneau est généralement utilisée pour la sauvegarde.

Topologie en anneau-ProcessOn


4. Topologie arborescente
La topologie arborescente combine les avantages de la topologie en étoile et de la topologie en bus pour former une structure de réseau hiérarchique. Dans une topologie arborescente, plusieurs réseaux en étoile sont connectés via un bus fédérateur. La topologie arborescente convient aux réseaux à grande échelle car elle prend en charge l'expansion et la gestion hiérarchique. Cependant, cela présente également le risque d’un point de défaillance unique, et une défaillance du bus fédérateur peut affecter le fonctionnement normal de l’ensemble du réseau.

Topologie arborescente-ProcessOn


5. Topologie maillée
La topologie maillée est une structure de réseau hautement fiable. Dans une topologie maillée, chaque appareil du réseau est directement connecté à tous les autres appareils. Une telle conception offre une tolérance aux pannes extrêmement élevée car les données peuvent être transmises via plusieurs chemins, garantissant ainsi une haute disponibilité du réseau. La topologie maillée est très adaptée aux scénarios d'application qui nécessitent une grande fiabilité, mais elle est plus coûteuse et plus complexe à gérer et à maintenir.

Topologie maillée-ProcessOn


3. Recommandation d'outils de dessin de diagrammes de topologie de réseau

Lorsque vous créez des diagrammes de topologie de réseau, il existe de nombreux outils qui peuvent vous aider à accomplir facilement le travail. Ce qui suit recommande principalement d'utiliser ProcessOn pour dessiner des diagrammes de topologie de réseau.

Dans ProcessOn (https://www.processon.io/fr/), de nombreux utilisateurs partagent gratuitement des diagrammes de topologie de réseau professionnels. Ils peuvent être clonés directement et modifiés, vous permettant de trouver de nombreuses références et de vous inspirer. ProcessOn fournit des icônes qui peuvent être utilisées dans les diagrammes de topologie de réseau tels que Cisco, Huawei Cloud, Tencent Cloud, Alibaba Cloud, etc., vous permettant de réaliser le dessin en un seul geste.

De plus, lorsque vous avez terminé le dessin, vous pouvez partager le fichier avec l'équipe ou le partager avec d'autres personnes. La démonstration d'opération sur écran au sein du même groupe rendra votre collaboration et votre communication plus fluides. Apprenons à dessiner un diagramme de topologie de réseau !

1. Clarifier le but

Avant de commencer à dessiner, déterminez quels sont vos objectifs. Différents objectifs nécessitent différentes manières d’illustration. Par exemple, si vous affichez la structure globale de votre réseau, vous souhaiterez peut-être une vue plus abstraite ; si vous effectuez un dépannage, vous souhaiterez peut-être des informations plus détaillées sur les appareils et les connexions. Dans ProcessOn, vous pouvez vous inspirer de l'assistance de l'IA.

2. Utilisez des symboles standards

L’utilisation de symboles standard de diagramme de réseau peut améliorer le professionnalisme et la lisibilité des diagrammes. Par exemple, utilisez différentes icônes pour représenter les commutateurs, les routeurs, les serveurs, etc., en vous assurant que chaque symbole et ligne de connexion est clairement défini. ProcessOn a intégré de nombreuses icônes standard, couvrant Cisco, Huawei Cloud, Tencent Cloud, Alibaba Cloud, etc.


3. Restez simple

Les diagrammes de topologie de réseau doivent être aussi concis et clairs que possible pour éviter d'être trop complexes. Trop de détails peuvent rendre un diagramme encombré et difficile à comprendre. L'affichage de diagrammes de réseau en couches ou l'affichage de différentes parties du réseau dans plusieurs diagrammes peut améliorer la clarté du diagramme. Dans ProcessOn, il existe une fonction d'embellissement en un clic, de sorte que les images que vous dessinez puissent être instantanément nettes et claires, clarifiant ainsi la relation entre les lignes.

4. Icône de mise à jour

L'environnement réseau étant en constante évolution, la carte topologique du réseau doit être mise à jour régulièrement. Assurez-vous que le diagramme reflète la structure actuelle du réseau pour faciliter la maintenance et la gestion. ProcessOn peut être utilisé sur n'importe quel terminal, qu'il s'agisse d'iOS, Android, PC, Mac, Pad, ou autres appareils, et peut être mis à jour à tout moment et n'importe où.

5. Marquez les équipements critiques

Le marquage des périphériques et connexions clés dans les diagrammes de topologie du réseau peut aider à identifier rapidement les problèmes. Par exemple, des marqueurs de couleurs différentes peuvent être utilisés pour mettre en évidence des commutateurs à clé, des routeurs, ou des interfaces réseau. Dans ProcessOn, il existe 26 thèmes prédéfinis, et vous pouvez modifier la couleur et la taille de la police à volonté, afin de pouvoir les voir clairement en un coup d'œil.

Un diagramme de topologie de réseau si parfait est terminé ! C'est très simple. Venez essayer ProcessOn. Ici, vous pouvez partager vos expériences et améliorer vos capacités. Vous trouverez ci-dessous un magnifique diagramme de topologie de réseau.

Schéma de la topologie du réseau Alibaba Cloud


4. Conclusion

En tant qu'outil important pour la conception et la gestion du réseau, le diagramme de topologie du réseau nous aide à mieux comprendre et optimiser la structure du réseau. En maîtrisant les bases des diagrammes de topologie de réseau, en vous familiarisant avec les différents types de topologie et en choisissant les bons outils, vous serez en mesure de créer et de maintenir efficacement des diagrammes de topologie de réseau clairs.
