Una lettura obbligata per i principianti: una guida per disegnare diagrammi della topologia di rete dalle basi all'avanzato

Melody
2024-09-30
82

Nell'era dell'informazione di oggi, la topologia di rete gioca un ruolo cruciale.Non è solo una rappresentazione visiva della struttura della rete, ma anche uno strumento importante per aiutarci a comprendere e ottimizzare la progettazione della rete. Che tu sia un principiante IT o un ingegnere di rete senior, è assolutamente necessario padroneggiare la produzione di diagrammi di topologia di rete.

Allora, cos'è la topologia di rete, quali sono i tipi di diagrammi di topologia di rete e quali sono gli strumenti di disegno dei diagrammi di topologia di rete? L'editor ti aiuterà a comprendere le conoscenze di base dei diagrammi della topologia di rete, i tipi comuni e come utilizzare in modo efficiente ProcessOn per disegnare diagrammi della topologia di rete, aiutandoti a sentirti a tuo agio nella progettazione e gestione della rete.

1. Cos'è un diagramma della topologia di rete?

Il diagramma della topologia di rete è una rappresentazione grafica che mostra la struttura della rete. Descrive come i vari dispositivi nella rete si relazionano tra loro attraverso diversi metodi di connessione, fornendo un quadro completo del layout della rete. Attraverso i diagrammi della topologia, possiamo vedere in modo intuitivo i componenti della rete e le connessioni tra loro, il che è molto utile per la pianificazione, la progettazione, la manutenzione e la risoluzione dei problemi della rete.

2. Principali tipologie di diagrammi della topologia di rete

Esistono molti tipi di diagrammi della topologia di rete, ognuno con vantaggi unici e scenari applicabili. Di seguito sono riportati diversi tipi comuni di diagrammi della topologia di rete:

2.1 Topologia a stella

La topologia a stella è una delle topologie di rete più comuni. In questa topologia, tutti i dispositivi sono collegati tramite un unico nodo centrale (solitamente uno switch o un hub). Il nodo centrale è responsabile della gestione del traffico di rete e dell'inoltro dei pacchetti di dati e tutte le comunicazioni devono passare attraverso il nodo centrale. Il vantaggio di questa struttura è che se un dispositivo si guasta, ciò non influirà sulla comunicazione degli altri dispositivi. Tuttavia, il guasto del nodo centrale può far crollare l’intera rete.

Topologia a stella-ProcessOn

2.2 Topologia a bus

La topologia bus è una struttura di rete semplice ed economica. In questa topologia, tutti i dispositivi sono collegati tramite un cavo di comunicazione condiviso. I dati viaggiano in entrambe le direzioni sul bus e i dispositivi comunicano ascoltando i dati sul bus. Sebbene la topologia del bus funzioni bene nelle reti di piccole dimensioni, non è scalabile e qualsiasi guasto sul bus può causare un'interruzione dell'intera rete.

Topologia a bus-ProcessOn


2.3 Topologia ad anello

La topologia ad anello collega tutti i dispositivi in un anello chiuso. I dati fluiscono in una direzione nell'anello, con ciascun dispositivo che riceve e inoltra dati. Il vantaggio di una topologia ad anello è che le velocità di trasferimento dei dati sono più elevate perché i dati devono passare attraverso ciascun dispositivo una sola volta. Lo svantaggio è che se un apparecchio nell'anello si guasta, l'intera rete viene interrotta. Per migliorare l'affidabilità, di solito viene utilizzata una struttura a doppio anello per il backup.

Topologia ad anello-ProcessOn

2.4 Topologia ad albero

La topologia ad albero combina i vantaggi della topologia a stella e della topologia a bus per formare una struttura di rete gerarchica. In una topologia ad albero, le reti a più stelle sono collegate tramite un bus backbone. La topologia ad albero è adatta per reti su larga scala perché supporta l'espansione e la gestione gerarchica. Tuttavia, esiste anche il rischio che si verifichi un singolo punto di guasto e un guasto del bus backbone può compromettere il normale funzionamento dell'intera rete.

Topologia ad albero-ProcessOn


2.5 Topologia a maglia

La topologia mesh è una struttura di rete altamente affidabile. In una topologia mesh, ogni dispositivo nella rete è direttamente connesso a ogni altro dispositivo. Tale progettazione fornisce una tolleranza agli errori estremamente elevata poiché i dati possono essere trasmessi attraverso più percorsi, garantendo un'elevata disponibilità della rete. La topologia mesh è molto adatta per scenari applicativi che richiedono elevata affidabilità, ma è più costosa e complessa da gestire e mantenere.

Topologia a maglia-ProcessOn


3. Raccomandazione di strumenti per il disegno di diagrammi della topologia di rete

Quando crei diagrammi della topologia di rete, ci sono molti strumenti che possono aiutarti a portare a termine il lavoro facilmente. Di seguito si consiglia principalmente di utilizzare ProcessOn per disegnare diagrammi della topologia di rete.

In ProcessOn (https://www.processon.io/it/), ci sono molti utenti che condividono gratuitamente diagrammi di topologia di rete professionale. Possono essere clonati direttamente gratuitamente e modificati sulla base di essi, consentendo di trovare molti riferimenti e ispirarsi le tue idee. ProcessOn fornisce icone che possono essere utilizzate nei diagrammi della topologia di rete come Cisco, Huawei Cloud, Tencent Cloud, Alibaba Cloud, ecc., permettendoti di completare il disegno in uno stop. Inoltre, quando completi il disegno, puoi condividere il file con il team o condividerlo con altre persone. La stessa dimostrazione dell'operazione sullo schermo all'interno dello stesso gruppo renderà la collaborazione e la comunicazione più fluide.

Come disegnare un diagramma della topologia di rete?

1. Chiarire lo scopo

Prima di iniziare a disegnare, scopri quali sono i tuoi obiettivi. Scopi diversi richiedono modi diversi di illustrazione. Ad esempio, se stai mostrando la struttura generale della tua rete, potresti volere una visualizzazione più astratta, se stai risolvendo i problemi, potresti volere informazioni più dettagliate sul dispositivo e sulla connessione. In ProcessOn puoi lasciarti ispirare dall'assistenza dell'intelligenza artificiale.

2. Utilizzare simboli standard

L'utilizzo dei simboli standard dei diagrammi di rete può migliorare la professionalità e la leggibilità dei diagrammi. Ad esempio, utilizza icone diverse per rappresentare switch, router, server, ecc., assicurandoti che ogni simbolo e linea di connessione siano chiaramente definiti. ProcessOn ha integrate molte icone standard, che coprono Cisco, Huawei Cloud, Tencent Cloud, Alibaba Cloud, ecc.


3. Mantenere le cose semplici

I diagrammi della topologia di rete dovrebbero essere il più concisi e chiari possibile per evitare di essere eccessivamente complessi. Troppi dettagli possono rendere il diagramma confuso e difficile da comprendere. La visualizzazione dei diagrammi di rete in livelli o la visualizzazione di diverse parti della rete in più diagrammi può migliorare la chiarezza del diagramma. In ProcessOn, supporta la funzione di abbellimento con un clic, in modo che le immagini disegnate possano essere immediatamente pulite e chiare e la relazione tra le linee possa essere chiarita.

4. Aggiornare le icone

L'ambiente di rete è in costante cambiamento, quindi la mappa della topologia di rete deve essere aggiornata regolarmente. Assicurati che il diagramma rifletta l'attuale struttura della rete per facilitare la manutenzione e la gestione. ProcessOn è utilizzabile su qualsiasi terminale, sia esso iOS, Android, PC, Mac, Pad e altri dispositivi, ed è aggiornabile sempre e ovunque.

5. Contrassegnare le apparecchiature critiche

Contrassegnare i dispositivi e le connessioni chiave nei diagrammi della topologia di rete può aiutare a identificare rapidamente i problemi. Ad esempio, è possibile utilizzare indicatori di colore diverso per evidenziare interruttori a chiave, router o interfacce di rete. In ProcessOn ci sono 26 temi predefiniti e puoi modificare il colore e la dimensione del carattere a piacimento, in modo da poterli vedere chiaramente a colpo d'occhio.

Un diagramma della topologia di rete così perfetta è completato!È molto semplice. Vieni a provarlo su ProcessOn. Qui puoi condividere le tue esperienze e migliorare le tue capacità. Di seguito è riportato un bellissimo diagramma della topologia di rete.

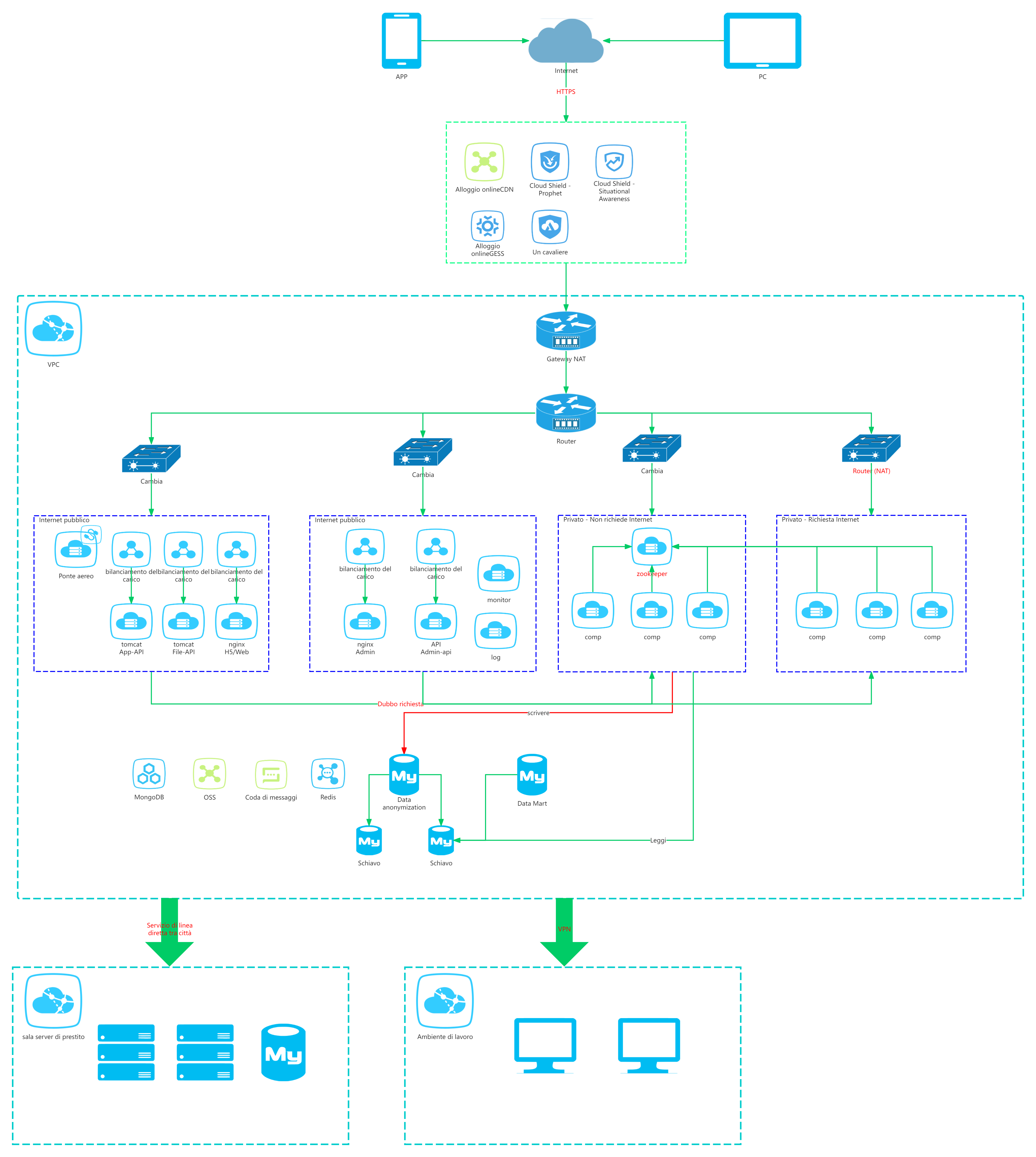

Schema di topologia di rete di Alibaba Cloud


4. Conclusione

Essendo uno strumento importante per la progettazione e la gestione della rete, il diagramma della topologia di rete ci aiuta a comprendere e ottimizzare meglio la struttura della rete. Padroneggiando le nozioni di base dei diagrammi della topologia di rete, acquisendo familiarità con i diversi tipi di topologia e scegliendo gli strumenti giusti, sarai in grado di creare e mantenere in modo efficiente diagrammi della topologia di rete chiari.
